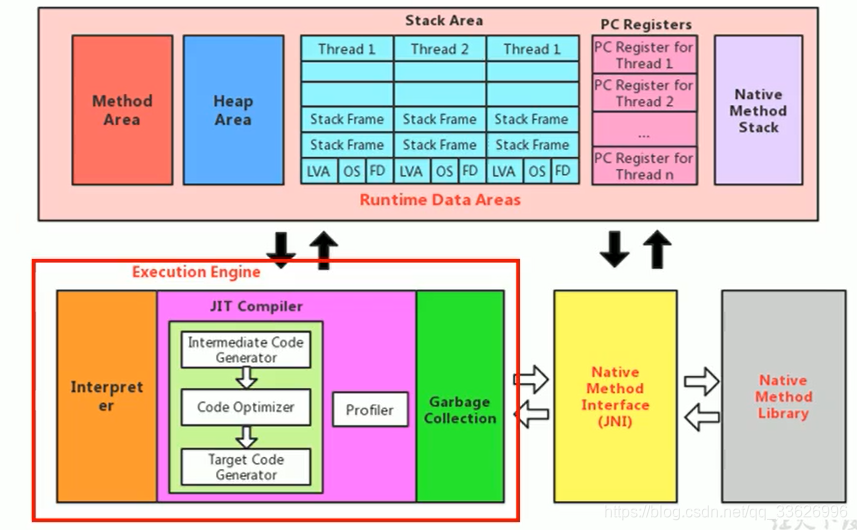

执行引擎概述

  • 执行引擎是 Java 虚拟机核心的组成部分之一。
  • “虚拟机”是一个相对于“物理机”的概念，这两种机器都有代码执行能力，其区别是物理机的执行引擎是直接建立在处理器、缓存、指令集和操作系统层面上的，而虚拟机的执行引擎则是由软件自行实现的，因此可以不受物理条件制约地定制指令集与执行引擎的结构体系，能够执行那些不被硬件直接支持的指令集格式。
  • JVM 的主要任务是负责装载字节码到其内部，但字节码并不能够直接运行在操作系统之上，因为字节码指令并非等价于本地机器指令，它内部包含的仅仅只是一些能够被 JVM 所识别的字节码指令、符号表，以及其他辅助信息。
  • 如果想要让一个 Java 程序运行起来，执行引擎（Execution Engine）的任务就是将字节码指令解释/编译为对应平台上的本地机器指令才可以。简单来说， JVM 中的执行引擎充当了将高级语言翻译为机器语言的译者。
  • 前端编译：从 Java 程序—字节码文件的这个过程叫前端编译。
  • 执行引擎这里有两种行为：一种是解释执行，一种是编译执行（这里的是后端编译）。

执行引擎工作过程

  1. 执行引擎在执行的过程中究竟需要执行什么样的字节码指令完全依赖于 PC 寄存器；
  2. 每当执行完一项指令操作后，PC 寄存器就会更新下一条需要被执行的指令地址；
  3. 方法在执行的过程中，执行引擎有可能会通过存储在局部变量表中的对象引用准确定位到存储在 Java 堆区中的对象实例信息，以及通过对象头中的元数据指针定位到目标对象的类型信息； > 从外观上来看，所有的 Java 虚拟机的执行引擎输入、处理、输出都是一致的：输入的是字节码二进制流，处理过程是字节码解析执行、即时编译的等效过程，输出的是执行过程。

高级语言、汇编语言、机器指令之间关系

字节码

  • 字节码是一种中间状态（中间码）的二进制代码（文件），它比机器码更抽象，需要直译器转译后才能成为机器码；
  • 字节码主要为了实现特定软件运行和软件环境、与硬件环境无关；
  • 字节码的实现方式是通过编译器和虚拟机器。编译器将源码编译成字节码，特定平台上的虚拟机器将字节码转译为可以直接执行的指令；
  • 字节码典型的应用为：Java bytecode 。

Java 代码编译和执行过程

解释执行和即时编译

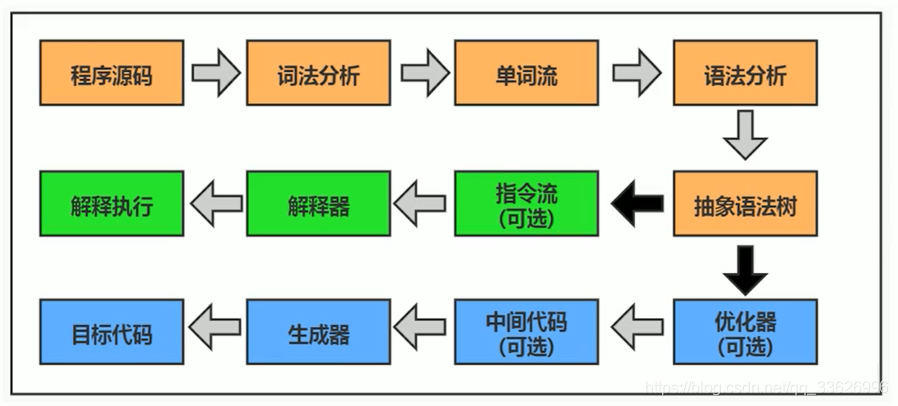

大部分的程序代码转换成物理机的目标代码或虚拟机能执行的指令集之前，都需要经过下图中的各个步骤：

  1. 前面橙色部分是编译生成生成字节码文件的过程（ javac 编译器来完成，也就是前端编译器），和 JVM 没有关系；

  2. 后面绿色（解释执行）和蓝色（即时编译）才是 JVM 需要考虑的过程。

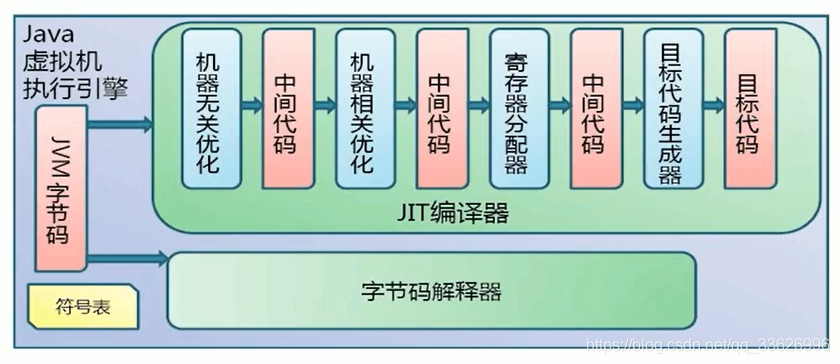

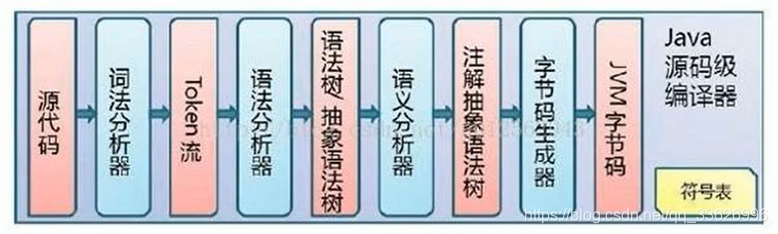

    javac 编译器（前端编译器）流程图如下所示： Java 字节码的执行是由 JVM 执行引擎来完成，流程图如下所示：

用一个总图来说说 解释器和编译器：

什么是解释器？什么是 JIT 编译器？

  1. 解释器：当 Java 虚拟机启动时会根据预定义的规范对字节码采用逐行解释的方式执行，将每条字节码文件中的内容“翻译”为对应平台的本地机器指令执行。
  2. JIT（Just In Time Compiler）编译器：就是虚拟机将源代码一次性直接编译成和本地机器平台相关的机器语言，但并不是马上执行。

为什么 Java 是半编译半解释型语言？

  • JDK1.0 时代，将 Java 语言定位为“解释执行”还是比较准确的。再后来，Java 也发展出可以直接生成本地代码的编译器。
  • 现在 JVM 在执行 Java 代码的时候，通常都会将解释执行与编译执行二者结合起来进行。
  • JIT 编译器将字节码翻译成本地代码后，就可以做一个缓存操作，存储在方法区的 JIT 代码缓存中（执行效率更高）。

解释器

为什么要有解释器？

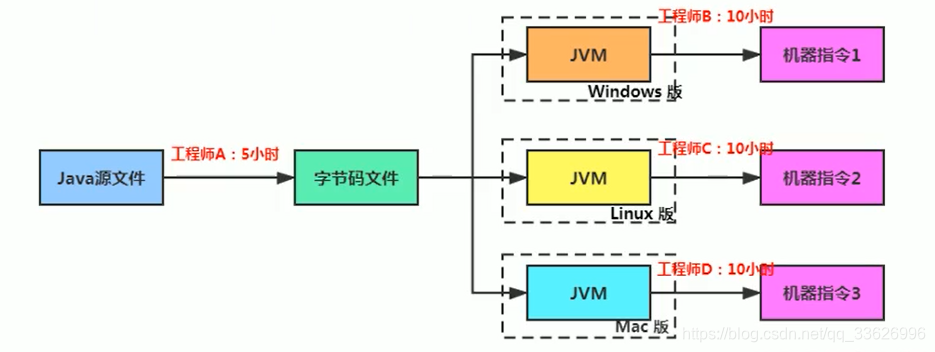

  1. JVM 设计者们的初衷仅仅只是单纯地为了满足 Java 程序实现跨平台特性。因此为了避免采用静态编译的方式由高级语言直接生成本地机器指令，从而诞生了实现解释器在运行时采用逐行解释字节码执行程序的想法（也就是产生了一个中间产品字节码）。
  2. 解释器真正意义上所承担的角色就是一个运行时“翻译者”，将字节码文件中的内容“翻译”为对应平台的本地机器指令执行。
  3. 当一条字节码指令被解释执行完成后，接着再根据 PC 寄存器中记录的下一条需要被执行的字节码指令执行解释操作。 为什么 Java 源文件不直接翻译成机器码，而是翻译成字节码文件？可能是因为直接翻译的代码是比较大的。

解释器的分类

  • 在 Java 的发展历史里，一共有两套解释执行器，即古老的字节码解释器、现在普遍使用的模板解释器。

    • 字节码解释器在执行时通过纯软件代码模拟字节码的执行，效率非常低下。
    • 模板解释器将每一条字节码和一个模板函数相关联，模板函数中直接产生这条字节码执行时的机器码，从而很大程度上提高了解释器的性能。

  • 在 HotSpot VM 中，解释器主要由 Interpreter 模块和 Code 模块构成。

    • Interpreter 模块：实现了解释器的核心功能。
    • Code模块：用于管理 HotSpot VM 在运行时生成的本地机器指令。

      解释器的现状

  1. 由于解释器在设计和实现上非常简单，因此除了 Java 语言之外，还有许多高级语言同样也是基于解释器执行的，比如 Python、Perl、Ruby 等。但是在今天，基于解释器执行已经沦落为低效的代名词，并且时常被一些 C/C++ 程序员所调侃。
  2. 为了解决这个问题， JVM 平台支持一种叫作即时编译的技术。即时编译的目的是避免函数被解释执行，而是将整个函数体编译成为机器码，每次函数执行时，只执行编译后的机器码即可，这种方式可以使执行效率大幅度提升。
  3. 不过无论如何，基于解释器的执行模式仍然为中间语言的发展做出了不可磨灭的贡献。

JIT编译器

Java 代码执行的分类：

  • 第一种是将源代码编译成字节码文件，然后在运行时通过解释器将字节码文件转为机器码执行；
  • 第二种是编译执行（直接编译成机器码）。现代虚拟机为了提高执行效率，会使用即时编译技术（JIT，Just In Time）将方法编译成机器码后再执行。

HotSpot VM 是目前市面上高性能虚拟机的代表作之一。它采用解释器与即时编译器并存的架构。在 Java 虚拟机运行时，解释器和即时编译器能够相互协作，各自取长补短，尽力去选择最合适的方式来权衡编译本地代码的时间和直接解释执行代码的时间。

为什么还需要解释器呢？

  • 当程序启动后，解释器可以马上发挥作用，响应速度快，省去编译的时间，立即执行。
  • 编译器要想发挥作用，把代码编译成本地代码，需要一定的执行时间，但编译为本地代码后，执行效率高。
  • 尽管如 JRockit VM 中程序的执行性能会非常高效，但程序在启动时必然需要花费更长的时间来进行编译。对于服务端应用来说，启动时间并非是关注重点，但对于那些看中启动时间的应用场景而言，或许就需要采用解释器与即时编译器并存的架构来换取一个平衡点。
  • 当虚拟机启动的时候，解释器可以首先发挥作用，而不必等待即时编译器全部编译完成再执行，这样可以省去许多不必要的编译时间。随着程序运行时间的推移，即时编译器逐渐发挥作用，根据热点探测功能，将有价值的字节码编译为本地机器指令，以换取更高的程序执行效率。
  • 同时，解释执行在编译器进行激进优化不成立的时候，作为编译器的“逃生门”（后备方案）。

JIT编译器相关概念

  1. Java 语言的“编译期”其实是一段“不确定”的操作过程，因为它可能是指一个前端编译器（其实叫“编译器的前端”更准确一些）把 .java 文件转变成 .class 文件的过程；
  2. 也可能是指虚拟机的后端运行期编译器（ JIT 编译器，Just In Time Compiler）把字节码转变成机器码的过程；
  3. 还可能是指使用静态提前编译器（ AOT 编译器，Ahead of Time Compiler）直接把 .java 文件编译成本地机器代码的过程。（可能是后续发展的趋势）

典型的编译器：

  • 前端编译器：Sun 的 javac 、Eclipse JDT 中的增量式编译器（ECJ）。
  • JIT编译器：HotSpot VM 的 C1、C2 编译器。
  • AOT 编译器：GNU Compiler for the Java（GCJ）、Excelsior JET。

热点代码及探测方式

  1. 当然是否需要启动 JIT 编译器将字节码直接编译为对应平台的本地机器指令，则需要根据代码被调用执行的频率而定。
  2. 关于那些需要被编译为本地代码的字节码，也被称之为“热点代码”，JIT 编译器在运行时会针对那些频繁被调用的“热点代码”做出深度优化，将其直接编译为对应平台的本地机器指令，以此提升 Java 程序的执行性能。
  3. 一个被多次调用的方法，或者是一个方法体内部循环次数较多的循环体都可以被称之为“热点代码”，因此都可以通过 JIT 编译器编译为本地机器指令。由于这种编译方式发生在方法的执行过程中，因此也被称之为栈上替换，或简称为 OSR (On StackReplacement)编译。
  4. 一个方法究竟要被调用多少次，或者一个循环体究竟需要执行多少次循环才可以达到这个标准？必然需要一个明确的阈值，JIT 编译器才会将这些“热点代码”编译为本地机器指令执行。这里主要依靠热点探测功能。
  5. 目前 HotSpot VM 所采用的热点探测方式是基于计数器的热点探测。
  6. 采用基于计数器的热点探测，HotSpot VM 将会为每一个方法都建立 2 个不同类型的计数器，分别为方法调用计数器（Invocation Counter）和回边计数器（Back Edge Counter）。
  • 方法调用计数器用于统计方法的调用次数。
  • 回边计数器则用于统计循环体执行的循环次数。

方法调用计数器

  • 这个计数器就用于统计方法被调用的次数，它的默认阀值在 Client 模式下是1500次，在Server 模式下是10000次。超过这个阈值，就会触发 JIT 编译。

  • 这个阀值可以通过虚拟机参数 -XX:CompileThreshold 来人为设定。

  • 当一个方法被调用时，会先检查该方法是否存在被 JIT 编译过的版本，

    • 如果存在，则优先使用编译后的本地代码来执行；
    • 如果不存在已被编译过的版本，则将此方法的调用计数器值加1，然后判断方法调用计数器与回边计数器值之和是否超过方法调用计数器的阀值；
    • 如果已超过阈值，那么将会向即时编译器提交一个该方法的代码编译请求；
    • 如果未超过阈值，则使用解释器对字节码文件解释执行。

热度衰减

  1. 如果不做任何设置，方法调用计数器统计的并不是方法被调用的绝对次数，而是一个相对的执行频率，即一段时间之内方法被调用的次数。当超过一定的时间限度，如果方法的调用次数仍然不足以让它提交给即时编译器编译，那这个方法的调用计数器就会被减少一半，这个过程称为方法调用计数器热度的衰减（Counter Decay），而这段时间就称为此方法统计的半衰周期（Counter Half LifeTime）（半衰周期是化学中的概念，比如出土的文物通过查看 C60 来获得文物的年龄）。
  2. 进行热度衰减的动作是在虚拟机进行垃圾收集时顺便进行的，可以使用虚拟机参数 -XX:-UseCounterDecay 来关闭热度衰减，让方法计数器统计方法调用的绝对次数，这样的话，只要系统运行时间足够长，绝大部分方法都会被编译成本地代码。
  3. 另外，可以使用 -XX:CounterHalfLifeTime 参数设置半衰周期的时间，单位是秒。

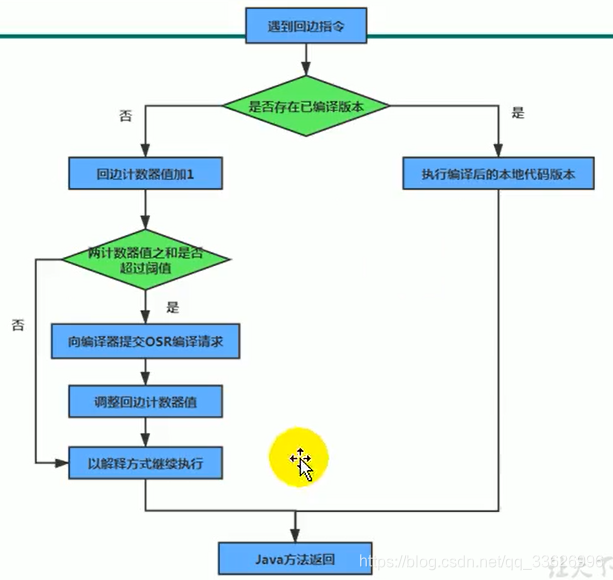

回边计数器

它的作用是统计一个方法中循环体代码执行的次数，在字节码中遇到控制流向后跳转的指令称为“回边”（Back Edge）。显然，建立回边计数器统计的目的就是为了触发 OSR 编译。

HotSpot VM 可以设置程序执行方法

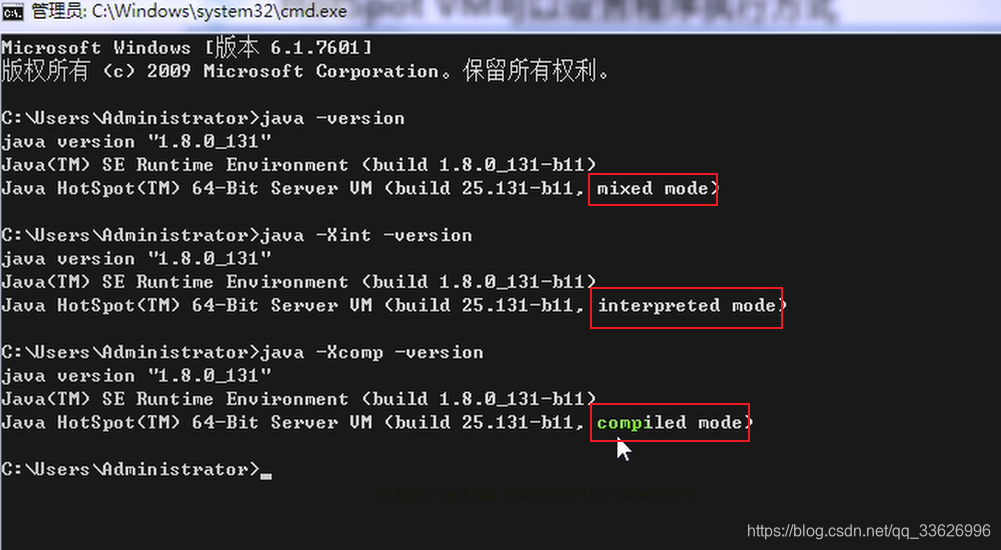

缺省情况下 HotSpot VM 是采用解释器与即时编译器并存的架构，当然开发人员可以根据具体的应用场景，通过命令显式地为 Java 虚拟机指定在运行时到底是完全采用解释器执行，还是完全采用即时编译器执行。如下所示：

  1. -Xint：完全采用解释器模式执行程序；

  2. -Xcomp：完全采用即时编译器模式执行程序。如果即时编译出现问题，解释器会介入执行；

  3. -Xmixed：采用解释器+即时编译器的混合模式共同执行程序。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
/**
 * 测试解释器模式和JIT编译模式
 *  -Xint  : 花费的时间为：4585ms
 *  -Xcomp : 花费的时间为：871ms
 *  -Xmixed : 花费的时间为：867ms
 */
public class IntCompTest {
    public static void main(String[] args) {

        long start = System.currentTimeMillis();

        testPrimeNumber(1000000);

        long end = System.currentTimeMillis();

        System.out.println("花费的时间为：" + (end - start));

    }

    public static void testPrimeNumber(int count){
        for (int i = 0; i < count; i++) {
            //计算100以内的质数
            label:for(int j = 2;j <= 100;j++){
                for(int k = 2;k <= Math.sqrt(j);k++){
                    if(j % k == 0){
                        continue label;
                    }
                }
                //System.out.println(j);
            }

        }
    }
}


结论：只用解释器执行是真的慢！

HotSpot VM JIT 分类

在 HotSpot VM 中内嵌有两个 JIT 编译器，分别为 Client Compiler 和 Server Compiler ，但大多数情况下我们简称为 C1 编译器 和 C2 编译器。开发人员可以通过如下命令显式指定 Java 虚拟机在运行时到底使用哪一种即时编译器，如下所示：

  1. -client：指定 Java 虚拟机运行在 Client 模式下，并使用 C1 编译器。C1 编译器会对字节码进行简单和可靠的优化，耗时短，以达到更快的编译速度。
  2. -server：指定 Java 虚拟机运行在 server 模式下，并使用 C2 编译器。C2 进行耗时较长的优化，以及激进优化，但优化的代码执行效率更高。（使用 C++编写）

C1 和 C2 编译器不同的优化策略

  1. 在不同的编译器上有不同的优化策略，C1 编译器上主要有方法内联，去虚拟化、冗余消除。

    • 方法内联：将引用的函数代码编译到引用点处，这样可以减少栈帧的生成，减少参数传递以及跳转过程。
    • 去虚拟化：对唯一的实现类进行内联。
    • 冗余消除：在运行期间把一些不会执行的代码折叠掉。

  2. C2 的优化主要是在全局层面，逃逸分析是优化的基础。基于逃逸分析在 C2 上有如下几种优化：

    • 标量替换：用标量值代替聚合对象的属性值。
    • 栈上分配：对于未逃逸的对象分配对象在栈而不是堆。
    • 同步消除：清除同步操作，通常指synchronized。

也就是说之前的逃逸分析，只有在 C2（ server 模式下）才会触发。那是否说明 C1 就用不了了

分层编译策略

  1. 分层编译（Tiered Compilation）策略：程序解释执行（不开启性能监控）可以触发 C1 编译，将字节码编译成机器码，可以进行简单优化，也可以加上性能监控，C2 编译会根据性能监控信息进行激进优化。
  2. 不过在 Java7 版本之后，一旦开发人员在程序中显式指定命令 “-server” 时，默认将会开启分层编译策略，由 C1 编译器和 C2 编译器相互协作共同来执行编译任务。

一般来讲，JIT 编译出来的机器码性能比解释器解释执行的性能高；C2 编译器启动时长比 C1 慢，系统稳定执行以后，C2 编译器执行速度远快于 C1 编译器。

Graal 编译器

  1. 自 JDK10 起，HotSpot 又加入了一个全新的即时编译器：Graal编译器；
  2. 编译效果短短几年时间就追平了 C2 编译器，未来可期（对应还出现了 Graal 虚拟机，是有可能替代 Hotspot 的虚拟机的）；
  3. 目前，带着实验状态标签，需要使用开关参数去激活才能使用。
1
-XX:+UnlockExperimentalvMOptions -XX:+UseJVMCICompiler

AOT编译器

  1. JDK9 引入了 AOT 编译器（静态提前编译器，Ahead of Time Compiler）；
  2. Java 9 引入了实验性 AOT 编译工具 jaotc 。它借助了 Graal 编译器，将所输入的 Java 类文件转换为机器码，并存放至生成的动态共享库之中。
  3. 所谓 AOT 编译，是与即时编译相对立的一个概念。即时编译指的是在程序的运行过程中，将字节码转换为可在硬件上直接运行的机器码，并部署至托管环境中的过程。而 AOT 编译指的则是，在程序运行之前，便将字节码转换为机器码的过程。
1
.java -> .class -> (使用jaotc) -> .so

AOT 编译器编译器的优缺点：

最大的好处：

  1. Java 虚拟机加载已经预编译成二进制库，可以直接执行；
  2. 不必等待即时编译器的预热，减少 Java 应用给人带来“第一次运行慢” 的不良体验。

缺点：

  1. 破坏了 Java “ 一次编译，到处运行”，必须为每个不同的硬件、OS 编译对应的发行包；
  2. 降低了 Java 链接过程的动态性，加载的代码在编译器就必须全部已知；
  3. 还需要继续优化中，最初只支持 Linux X64 java base 。
